鑄鐵平板的用途:鑄鐵平板可以用于檢驗機械零件平面度、平行度、直線度等形位公差的測量基準,也可用于精密零件的劃線和測量、實驗、鉚焊、焊接、基礎、工作臺等。

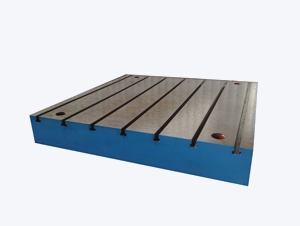

鑄鐵平板按_GB7947-1999標準制造,精度等級有0、1、2、3、級及精刨,鑄鐵平臺制成筋板式和箱體式,工作面有長方形、正方形或圓形。工作面采用刮研工藝,工作面可以設計圓孔、長方孔、方孔、T型槽、U型槽、V型槽。
材質:高強度鑄鐵HT200——300,經過兩次人工處理(人工退火600度——700度和自然時效2——3年)使用該產品的精度穩定,耐磨性能好。
規格:(特殊規格可以按用戶要求設計生產)
①100mm×200mm-------------400mm×400mm(本規格適用于研磨壓砂平板)精度為0級、1級、2級。
②400mm×600mm-------------1500mm×2500mm(本規格適用于人工刮研平板)精度為1級、2級、3級。
③1500mm×3000mm----------2000mm×3000mm(本規格適用于人工刮研平板)精度為2級、3級、精刨。
④2000mm×4000mm----------3000mm×10000mm/4000mm×8000mm精度為3級和精刨。
規格(長×寬)mm |
平板、平臺精度等級 |
1級 |
2級 |
3級 |
平面度公差 |
200×200 |
10 |
20 |
50 |
300×200 |
12 |
24 |
60 |
300×300 |
12 |
24 |
60 |
300×400 |
12 |
24 |
60 |
400×400 |
12 |
24 |
60 |
400×600 |
14 |
28 |
70 |
500×500 |
14 |
28 |
70 |
500×600 |
14 |
28 |
70 |
500×800 |
16 |
32 |
80 |
600×800 |
16 |
32 |
80 |
600×900 |
16 |
32 |
80 |
1000×750 |
18 |
36 |
90 |
1000×1000 |
20 |
39 |
96 |
1000×1200 |
20 |
40 |
100 |
1000×1500 |
24 |
48 |
120 |
1000×2000 |
26 |
52 |
130 |
1500×2000 |
28 |
56 |
140 |
1500×2500 |
32 |
64 |
152 |
1500×3000 |
|
70 |
174 |
2000×3000 |
|
74 |
184 |
2000×4000 |
|
|
219 |
2500×3000 |
|
|
186 |
2000×4500 |
|
|
237 |
2000×5000 |
|
|
255 |
2000×6000 |
|
|
292 |
3000×6000 |
|
|
308 |
