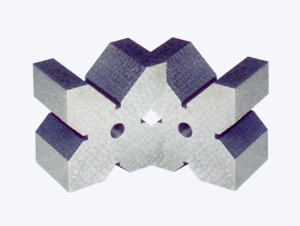

V型架

V型架的用途：主要用于軸類工件的檢驗，校正，劃線，還可用于檢驗工件垂直度，平行度。根據V型架的外部構造又稱為鑄鐵V型架。

產地：滄州>泊頭市

供應商：泊頭市量具公司

訂購服務熱線：

0317-8072090

V型架詳細產品介紹

V型架的用途：主要用于軸類工件的檢驗，校正，劃線，還可用于檢驗工件垂直度，平行度。

標準：按_GB4972-85標準制造，一般都成對供應，是一個四棱體，四個工作面上或四個尺寸不同的90度的槽。主要適用于軸類零件的檢驗和劃線。

規格：100×100×80mm 150×150×80mm 200×200×90mm 300×300×120mm

規格		工作面平面度			V型槽對底面平行度			V型槽對側面平行度			V型槽對兩側面對稱度			V型槽對端面的垂直度
		精度等級
		0級	1級	2級	0級	1級	2級	0級	1級	2級	0級	1級	2級	0級	1級	2級
I型	35×35×30	1	2	3	2.5	5	10	2.5	5	10	5	10	20	5	5	10
	60×60×50	1	2	3	2.5	5	10	2.5	5	10	5	10	20	5	5	10
	105×105×100	1.5	3	5	4	8	15	4	8	15	8	16	30	8	8	15
II型	100×100×65					10	20		10	20		20	40
	150×150×80					15	25		15	25		30	50
	200×200×90					15	25		15	25		30	50
	300×300×120					20	30		20	30		40	60
