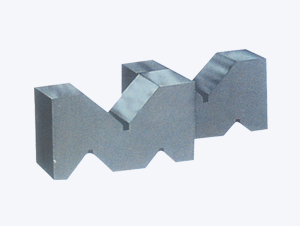

三口V型鐵

三口V型鐵按JB/T8047-95標準制造的多口V型鐵。采用_HT200-250材質，成對供應，主要用于精密軸類零件的檢測、劃線、定儀及機械加工中的裝夾。

產地：滄州>泊頭市

供應商：泊頭市量具公司

訂購服務熱線：

0317-8072090

三口V型鐵詳細產品介紹

一、三口V型鐵按JB/T8047-95標準制造。采用_HT200-250材質，成對供應，主要用于精密軸類零件的檢測、劃線、定儀及機械加工中的裝夾。

二、精度：分為1級、2級、3級。

三、用途：主要用來安放軸，套筒，圓盤等圓形工件，以便找中心線與劃出中心線。

一般V型架都是一副兩塊，兩塊的平面與V型槽都是在一次安裝中磨出的。精密V型架的尺寸相互表面間的平行度，垂直度誤差在0.01毫米之內，V型槽的中心線必需在V型架的對稱平面內并與底面平行，同心度，平行度的誤差也在0.01毫米之內，V型槽半角誤差在±30~±1范圍內。精密V型架也可做劃線，帶有夾持弓架的V型架，可以把圓柱形工件牢固的夾持在V型架上，翻轉到各個位置劃線。

四、產品規格平行度的相關參數：

規格	V型槽對底面平行度		V型槽對側面平行度		V型槽對兩側面對稱度
	精度等級um
	1	2	1	2	1	2
100×50×35	10	20	10	20	20	40
125×70×45	10	20	10	20	20	40
160×80×50	15	25	15	25	30	50
200×100×70	15	25	15	25	30	50
250×120×100	18	28	18	28	35	60
300×150×120	20	30	20	30	40	60
