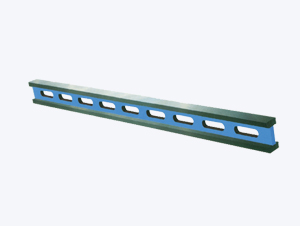

平行平尺

平行平尺用于機床檢驗中檢驗不平度和不直度兩個工作面。輕型平行平尺工作面采用刮研或精密磨削工藝，平行平尺用于機床檢驗中檢驗不平度和不直度。

產地：滄州>泊頭市

供應商：泊頭市量具公司

訂購服務熱線：

0317-8072090

平行平尺詳細產品介紹

平行平尺：按JB/T7977-99標準制造，材料采用_鑄鐵HT250,工作面采用刮研或精密磨削工藝，平行平尺用于機床檢驗中檢驗不平度和不直度。兩個工作面是配合塊規，千分尺，水平儀等儀器檢驗，不同高度，兩導軌的平行和不連接導軌的水平，并可以配合直角尺，檢驗只用直角尺無法檢驗的兩機件的垂直度的量具，還適用于設備安裝和檢查。
平行平尺規格：（mm） 500×35、750×40、1000×50、1200×50、1500×70、2000×80、2500×80、3000×100、3500×100、4000×100。

規格mm	工作面直線度或平面度			工作面間平行度			側面對工作面垂直度
	精度等級um
	0	1	2	0	1	2	0	1	2
500×35	3	6	12	4.5	9	18	15	30	60
750×40	4	8	15	6	12	25	20	40	80
1000×50	5	10	20	7.5	15	30	25	50	100
1500×70	7.4	15	30	10	20	40	37	75	150
2000×90	9	18	36	13.5	27	54	45	90	180
2500×90	11	22	44	16	32	65	55	110	220
3000×100	13	26	52	19.5	39	78	65	130	260
3500×100	15	30	60	22	45	90	75	150	300
4000×100	17	34	68	25	50	100	85	170	340
5000×110	21	42	84	30	60	120	105	210	420
