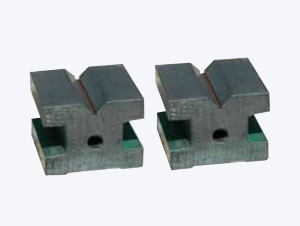

工型V型架主要適用于軸類零件的檢驗和劃線，V型架用于軸類工件的檢驗，校正，劃線，還可用于檢驗工件垂直度，平行度。

執行標準：按_GB4972-85標準制造，材質為HT200，是一個四棱體，本產品其中一個工作面上有一個90度的槽，v型槽以底面為基準平行度誤差小于0.003，工型V型架v型槽與兩側面垂直度誤差小于0.002，工型V型架v型槽與兩邊距離誤差小于0.003。

規格：（mm）： 35×35×30            60×60×50               105×105×80
